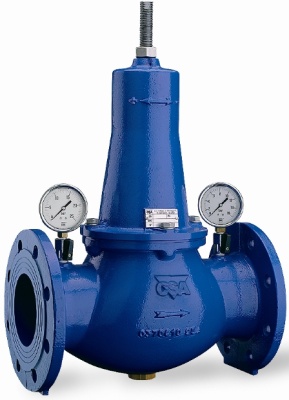

Фланцевый редуктор давления / стабилизатор Серии VRCD в Чите

Редуктор (стабилизатор) серии VRCD — устройство, предназначенное для понижения и поддержания давления на выходе, независимого от входных показателей. Изделие устанавливают на трубопроводах, заполненных воздухом, водой и другими средами, нейтральными по отношению к материалам редуктора. Как правило, эксплуатируется при давлении до 40 бар и температуре до +70℃.

Особенности и преимущества устройства

• широкий размерный диапазон — номинальный диаметр стабилизатора варьируется от 50 до 150 мм;
• прочность, которая обеспечена использованием качественных материалов (ковкий чугун, нержавеющая сталь и пр.);
• продуманная конструкция — на входе и выходе предусмотрены отводы для установки манометров;
• коррозионная стойкость, обусловленная эпоксидным порошковым покрытием, нанесенным с применением технологии вихревого напыления.

Принцип действия редуктора VRCD

Механизм действия устройства основывается на перемещении поршня внутри двух металлических колец, соединенных с корпусом и образовывающих водонепроницаемую компенсационную камеру. Плотность соприкосновения поршня и стенок колец обеспечивается двумя манжетными уплотнениями.

Давление, действующее на поршень на входе, уравновешивается таким же давлением на верхнюю часть, поэтому не оказывает влияния на клапан. Давление на выходе уравновешивается пружиной, сила сжатия которой регулируется путем вращения резьбового стержня.

Когда давление на выходе опускается ниже регулируемого уровня, пружина толкает поршень и открывает клапан. И наоборот, когда давление выше, поршень идет вверх. За счет этого происходит потеря напора и снижение давления.

Сфера применения

Фланцевые редукторы давления используют для решения различных задач. К примеру, их применяют:

• на участках распределения потока рабочей среды от магистральных сетей к системам низкого давления;
• для защиты чувствительного оборудования и устройств, восприимчивых к высокому давлению;
• в пневматических системах, где необходимо компенсировать колебания давления, вызванные компрессорным оборудованием;
• для понижения и последующей стабилизации давления при распределении жидкостей на выходе из резервуаров;
• для поддержания стабильного давления гидроочистительного оборудования.

Как выбрать фланцевый редуктор давления?

Эффективность и срок действия устройства напрямую зависят от его соответствия эксплуатационным условиям. Именно поэтому при выборе нельзя опираться только на номинальный диаметр трубопровода. К примеру, в обязательном порядке следует учитывать максимальный расход. Этот параметр связан с размером редуктора и варьируется в довольно широких пределах — от 3,9 л/с при диаметре 50 мм до 38 л/с при диаметре 150 мм. Важно понимать, что превышение рекомендованных значений приводит к значительному (более 0,6 бар) изменению давления при переходе от статического режима к динамическому.

Если вы затрудняетесь в выборе типоразмера фланцевого редуктора давления, обратитесь за помощью к специалистам нашего интернет-магазина. Уточнив параметры системы и другие особенности заказа, они предложат модификацию, оптимально подходящую для ваших эксплуатационных условий.

Характеристики редуктора:

• максимально допустимая температура рабочей среды — до +70 ℃;
• давление на входе — до 40 бар;
• давление на выходе — в стандартном исполнении составляет от 15 до 6 бар и от 5 до 12 бар, но по требованию возможны более высокие значения.

Основные конструкционные элементы и материалы

• Корпус и крышка редуктора выполнены из высокопрочного чугуна GJS 500-7, имеют эпоксидное покрытие, которое наносится путем вихревого напыления.
• Верхняя и нижняя втулки, седло, обтюратор, натяжной болт, привод и пружина изготовлены из нержавеющей стали.
• Направляющее кольцо производится из ПТФЭ (другие названия материала: фторопласт, тефлон).
• Уплотнительная прокладка и кольцо изготовлены из высокопрочного полиуретана Вулколлан.

Остались вопросы? Обратитесь за помощью к консультантам интернет-магазина «Вордер». Они предоставят подробную информацию о характеристиках фланцевого редуктора давления VRCD и помогут оформить заказ. Звоните: +7 (499) 390 06 93.
